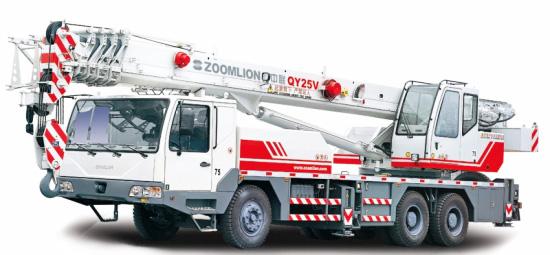

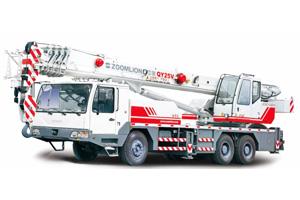

Автокран Zoomlion QY25V532
Применяется специальное шасси собственного производства, привод 6x4.
Применяется двигатель Styre (Штайр). Данный двигатель разрабатывался специально для эксплуатации на спецтехнике в низкоскоростном рабочем режиме. Он обладает большим крутящим моментом, обеспечивает быстрое ускорение машины и хорошую приемистость.
КПП с 8 передачами характеризуется плавностью при переключении скоростей, простотой конструкции и удобством в ремонте.
Технические характеристики
| Рабочие параметры | ||
|---|---|---|
| Max грузоподъемность | тн | 25 |
| Max грузовой момент | кН/м | 980 |
| Max грузовой момент на полном вылете | кН/м | 408 |
| Max высота подъема на основной стреле | м | 39,0 |
| Max высота подъема на стреле с гуськом | м | 47,0 |
| Производительность | ||
| Max скорость подъема (опускания) основной лебедки | м/мин | 120 |
| Max скорость подъема (опускания) вспомогательной лебедки | м/мин | 100 |
| Время подъема стрелы | с | 40 |
| Время выдвижения стрелы | с | 80 |
| Скорость вращения | об/мин | 0-2,2 |
| Ходовые параметры | ||
| Max скорость | Км/ч | 78 |
| Преодолеваемый подъем | % | 37 |
| Радиус разворота | м | 22 |
| Клиренс | мм | 220 |
| Расход топлива на 100 км | л | 35 |
| Параметры массы | ||
| Масса в снаряженном состоянии | кг | 31570 |
| Масса в транспортном состоянии | кг | 31700 |
| Нагрузка на переднюю ось | кг | 6900 |
| Нагрузка на заднюю тележку | кг | 24800 |
| Габаритные параметры | ||
| Габариты (Д х Ш х В) | мм | 12700х2500х3450 |
| Продольное расстояние между аутригерами | м | 5,36 |
| Поперечное расстояние между аутригерами | м | 6,10 |
| Длина основной стрелы | м | 10,4 - 39,2 |
| Угол подъема стрелы | ° | -2 - 80 |
| Длина гуська | м | 8,0 |
| Угол установки гуська | ° | 0,30 |
| Шасси | ||
| Модель | ZLJ5325 | |
| Модель двигателя | Steyr WP10.270 | |
| Мощность двигателя | кВт/об.мин | 199 / 2200 |
| Крутящий момент | Н.м./об.мин | 1100 / 1200-1600 |
Главная стрела шестигранного сечения имеет длину 39 метров, самая длинная в китайской отрасли, имеет отличительную грузоподъёмную силу. Своеобразно проектируемая ползунковая опора стрела дуги большого круга (получив государственный патент) характеризуется более ровномерность расположения напряжения, большой несущей способностью, удобным регулированием.
Пропорциальное управление с серводействием. Применяются выравнивание давления и нагрузочная обратная связь, рабочая скорость не подвергается влиянию изменения нагрузки, стабильность хорошая, потеря мощность системы мала. Импортная рукоятка управления с серводействием обеспечивает хорошее микродействие всех действия, снижает трудовую интенсивность оператора. Быстро осуществляюся комбинированные действия, значительно повышается рабочая эффективность.
Поворотный механизм имеет такие функции, как автоматическая защита от перенагрузки, ударная буферизация, гидравлическое торможение с нейтральным положением и свободная раскрутка. В процессе быстрого запуска, стопа поворота с ускорением скорости и уменьшением скорости может поддерживается синхронный поворот стрелы, стального каната и поднимаемого груза, в максимальной степени уменьшается колебание стрелы и поднимаемого груза.
Через серию оптимизированного проектирования, например добавка радиатора гидравлической системы, вышележающий маслянный бак с большим объёмом и так далее, повышается экзотермичность гидравлической системы. Время непрерывной работы - более на 2-3 раза в одной и той же отрасли.
Рабочая лампа опоры удобна для работы ночью.
Устанавливается высококачественный моментальный ограничитель, который имеет высокую точность и полное отображение, работа по навесной сборке более безопасна.
