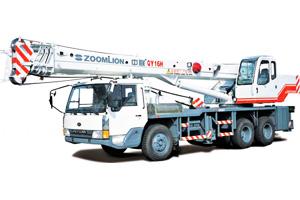

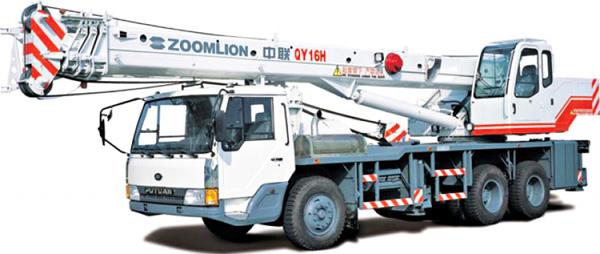

Автокран Zoomlion QY16H431
Применяется специальное шасси собственного производства, привод 6x4.
Применяется двигатель Styre (Штайр). Данный двигатель разрабатывался специально для эксплуатации на спецтехнике в низкоскоростном рабочем режиме. Он обладает большим крутящим моментом, обеспечивает быстрое ускорение машины и хорошую приемистость.
КПП с 6 передачами характеризуется плавностью при переключении скоростей, простотой конструкции и удобством в ремонте.
Технические характеристики
| Рабочие параметры | ||
|---|---|---|
| Max грузоподъемность | тн | 16 |
| Max грузовой момент | кН/м | 710 |
| Max грузовой момент на полном вылете | кН/м | 408 |
| Max высота подъема на основной стреле | м | 31,1 |
| Max высота подъема на стреле с гуськом | м | 38,5 |
| Производительность | ||
| Max скорость подъема (опускания) основной лебедки | м/мин | 120 |
| Max скорость подъема (опускания) вспомогательной лебедки | м/мин | 108 |
| Время подъема стрелы | с | 38 |
| Время выдвижения стрелы | с | 55 |
| Скорость вращения | об/мин | 0-3 |
| Ходовые параметры | ||
| Max скорость | Км/ч | 78 |
| Преодолеваемый подъем | % | 35 |
| Радиус разворота | м | 20 |
| Клиренс | мм | 250 |
| Расход топлива на 100 км | л | 38 |
| Параметры массы | ||
| Масса в снаряженном состоянии | кг | 22870 |
| Масса в транспортном состоянии | кг | 23000 |
| Нагрузка на переднюю ось | кг | 6200 |
| Нагрузка на заднюю тележку | кг | 16800 |
| Габаритные параметры | ||
| Габариты (Д х Ш х В) | мм | 12050х2500х3400 |
| Продольное расстояние между аутригерами | м | 4,95 |
| Поперечное расстояние между аутригерами | м | 5,4 |
| Длина основной стрелы | м | 9,8 - 30,8 |
| Угол подъема стрелы | ° | -2 - 80 |
| Длина гуська | м | 7,5 |
| Угол установки гуська | ° | 0, 30 |
| Шасси | ||
| Модель | ZLJ5261H | |
| Модель двигателя | Steyr WP6.240 | |
| Мощность двигателя | кВт/об.мин | 176 / 2300 |
| Крутящий момент | Н.м./об.мин | 900 / 1400-1600 |
Главная стрела шестигранного сечения имеет длину 30.8 метров, изготовится высокопрочной сталью, характеризуется способностью сопротвления на кручение, изгибоустойчивостью. Своеобразно проектируемая ползунковая опора стрела дуги большого круга (получив государственный патент) характеризуется более ровномерность расположения напряжения, большой несущей способностью, удобным регулированием. Частное место на точких опоры стрелы имеет хорошую жёсткость, не легко демормируется, повышает подъёмную способность стрелы под плитой одной и той же толщины, достигает такой цели, как более лёгкая цель, более сильная цель, цель большой грузоподъёмности.
Главная лебёдка оснащаетася крюком свободного падения, поворотный механизм может осущестлять функцию свободной раскрутки, что может сэкономить ресурсы, повысить рабочюю эффективность.
Система управления применяет ручное пропорциальное управление, сочетает такие преимущества, как традиционное бруксовое управление и электрогидравлическое управление с серводействием, не только сохранила такие преимущества, как безопасность, надёжность, малые себестоимости ремонта коснтрукции бруксового управления, но и осуществила образование пропорициальности скоростей всех механизмов только с открытостями клапанов управления, не имеющих никакого отношения с нагрузками, также улучшила характеристики регулировки скоростей крана.
