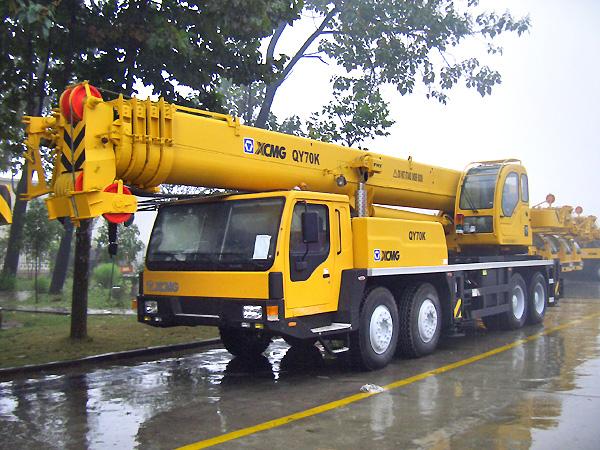

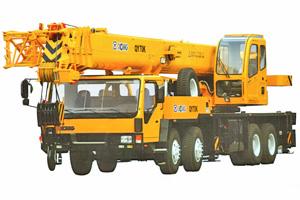

Автокран XCMG QY70K
Автокран XCMG QY70K оснащен самоходным специальным шасси XZ50, тип 84. Двигатель WD615.44, WD615.46 выполненный по европейским технологиям (на выбор может быть WD615.46A). Автокран оснащен пятисекционнаой стрелой вращающейся под всеми углами, благодаря чему возможнго выполнение широкого диапазона подъемных работ. Двухсекционная стрела с тремя видами углов уступа и дополнительным верхним сегментом еще больше расширяет рабочий диапазон.
Двойные цилиндры подъема стрелы автокрана XCMG QY70K обеспечивают хорошую устойчивость крана, а Ддвойные Н-образные стойки и дополнительная 5-ая передняя стойка обеспечивает свободное вращение стрелы на 360%. Низкую скорость подъёма с тяжёлым грузом и высокую скорость подъёма с легким грузом, обеспечивают двойные независимые друг от друга лебедочные системы, что повышает эффективность работы. Поворотная система автокрана автоматически выравнивает нагрузку.
Технические характеристики
| Двигатель | WD615.46 |
| Мощность/число оборотов, кВт/об.мин | 266/2200 |
| Расход топлива на 100 км, л | 42 |
| Размеры | |
|---|---|
| Длина, мм | 13500 |
| Ширина, мм | 2800 |
| Высота, мм | 3510 |
| Колесная база, переднии мосты, мм | 1520 |
| Колесная база, среднии мосты, мм | 3965 |
| Колесная база, заднии мосты, мм | 1350 |
| Bec | |
| Транспортный вес, кг | 41000 |
| Нагрузка на переднюю ось, кг | 15000 |
| Нагрузка на заднюю ось, кг | 26000 |
| Ходовые качества | |
| Максимальная скорость движения, км/ч | 75 |
| Минимальный радиус поворота, м | 24 |
| Дорожный просвет, мм | 270 |
| Передний угол атаки, ° | 16,5 |
| Задний угол атаки, ° | 11,3 |
| Тормозной путь при скорости 30 км/ч, м | 10 |
| Максимальный преодолеваемый уклон, % | 40 |
| Параметры | |
| Максимальная грузоподъемность, т | 70 |
| Минимальный радиус работы, м | 3 |
| Радиус поворота стана, м | 3,550 |
| Длина между опорами, м | 5,75 |
| Ширина между опорами, м | 6,9 |
| Высота подъема | |
| Основная стрела, м | 11,2 |
| Полная стрела, м | 42 |
| Стрела+гусек, м | 58 |
| Скорость работы | |
| Время подъема стрелы, с | 75 |
| Время выдвижения стрелы, м | 150 |
| Скорость поворота стана, об/мин | 2 |
| Скорость подъема без нагрузки | |
| Главная лебедка, м/мин | 130 |
| Вспомогательная лебедка, м/мин | 108 |
| Скорость подъема с нагрузкой | |
| Главная лебедка, м/мин | 75 |
| Вспомогательная лебедка, м/мин | 98 |
Операторская кабина оснащена регулируемым сидением и регулируемым рулем, измерителем давления и различными индекаторами, что упрощает работу. Для большего удобства работы оператора крана, кабина оборудована воздушным кондиционером и приборами отопления.
Также автокран оснащен устройствами, которые позволяют использовать его на плоскогорьях, а также делают пригодным для работы при любых неблагоприятных условиях окружающей среды.
