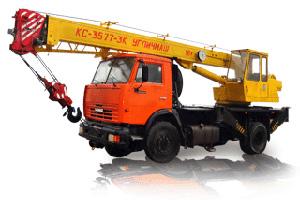

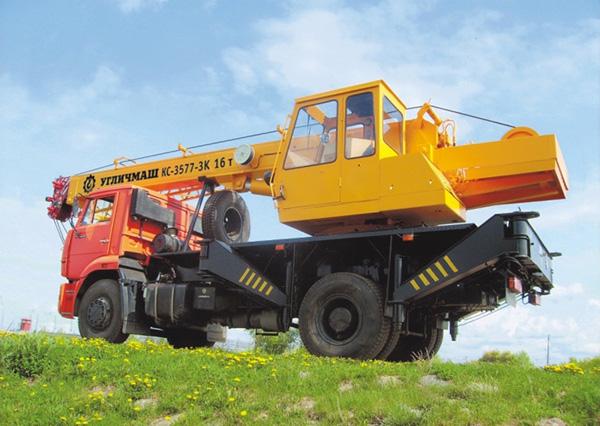

Автокран Угличмаш КС-3577-3К
Кран автомобильный КС-3577-3К грузоподъемностью 16 тонн, монтируется на шасси КАМАЗ-43253, КАМАЗ 53605 или МАЗ 5337А2.
Кран имеет пятиопорный контур вывешивания, четыре основные и пятую дополнительную гидроопору, расположенную в передней части базового автомобиля, что увеличивает устойчивость крана и расширяет рабочую зону. Привод механизмов крана гидравлический, раздельный от аксиально-поршневого насоса, приводимого в действие двигателем шасси через коробку отбора мощности.
Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.
Технические характеристики
| Грузоподъемность, т | 16 |
| Грузовой момент, тм | 48 |
| Длина стрелы, м / количество секций | 14 / 2 |
| Высота подъема (с удлинителем), max, м: | 21.0 |
| Длина удлинителя, м | 7.00 |
| Скорость подъема / опускания груза, м/мин | 10 |
| Скорость посадки груза, м/мин | 0.1 |
| Частота вращения поворотной части, об./мин | 2 |
| Базовое шасси | КАМАЗ 43253 КАМАЗ 53605 МАЗ 5337А2 |
| Колесная формула | 4 х 2 |
| Двигатель Euro III | Cummins ISBe 210 КАМАЗ-740.11-280 ЯМЗ-6563.10 |
| Мощность двигателя, л.с. | 210 280 230 |
| Транспортная скорость, км/ч | 60 |
| Габаритные размеры в транспортном положении, Д х Ш х В, мм | 2500 x 9850 x 3400 9850 x 2500 x 3400 9850 x 2500 x 3400 |
| Масса в транспортном положении, т | 13.65 |
| Распределение нагрузки на дорогу, т. с. | |
|---|---|
| через шины передних колес тележки | 5.36 |
| через шины задних колес тележки | 8.29 |
| Выдвижение опор | механическое |
Гидросистема обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон скоростей, обеспечивает совмещение крановых операций.
Стрела телескопическая двухсекционная, выдвижение осуществляется гидроцилиндром.
Для увеличения подстрелового пространства кран комплектуется легким решетчатым удлинителем стрелы (гуськом).
Микропроцессорный ограничитель грузоподъемности с цифровой индикацией информации позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы, показывает фактическую величину груза на крюке и максимальную грузоподъемность на данном вылете, а также автоматически по заданным координатам ограничивает зону действия крана при работе в стесненных условиях или вблизи линии электропередачи, имеет встроенный блок телеметрической памяти "Черный ящик".
