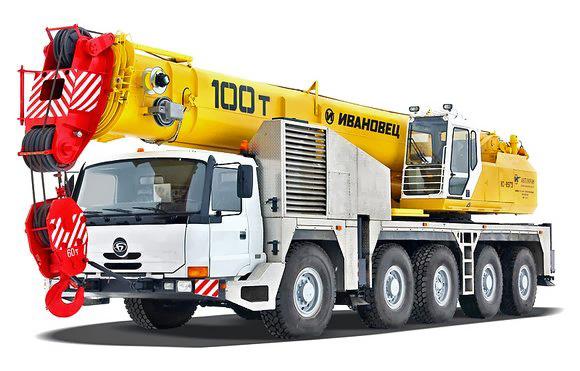

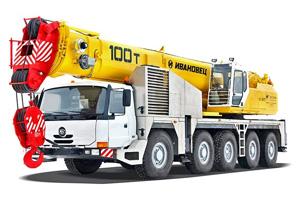

Автокран "Ивановец" КС-8973
Кран КС-8973 грузоподъемностью 100 тонн смонтирован на специальном пятиосном шасси, позволяющем передвигаться по всем видам дорог. Полная масса крана в транспортном положении 60 тонн (по 12 тонн на ось), включая закрепленный на стреле гусек, крюковую подвеску для грузов до 60 тонн и противовес 4,8 т.
При передвижении по шоссе приводными являются вторая, четвертая и пятая оси (привод первой ой оси отключен), управляемыми - первая и вторая. В сложных дорожных условиях включается привод первой оси и возможна блокировка межосевого дифференциала.
При маневрировании в стесненных условиях включается управление поворотом колес 4 и 5 осей, что позволяет крану двигаться "крабом", а также с меньшим радиусом поворота.
Технические характеристики
| Специальное базовое шасси | |
|---|---|
| Колесная формула | 10 x 8.1 |
| Двигатель | ЯМЗ-8424.10-08 |
| Мощность двигателя, кВт (л.с.) | 345,5 (470) |
| Подъемные характеристики | |
| Грузоподъемность, т | 100 |
| Грузовой момент, тм | 384 |
| Вылет, м | 3,0-46,0 |
| Скорость подъема (опускания) груза вспомогательной лебедкой (при однократной запасовке), м/мин | 40,0 |
| Частота вращений, об/мин | 0-2,4 |
| Габаритные размеры в транспортном положении | |
| длина, мм | 15040 |
| ширина, мм | 2990 |
| высота, мм | 3910 |
| длина стрелы, м | 13,0-41,4 |
| длина гуська, м | 10,0; 16,0 |
| Высота подъема | |
| с основной стрелой, м | 42,6 |
| с гуськом 10 м, м | 52,7 |
| с гуськом 16 м, м | 59,0 |
| Скорость передвижения | |
| с основной стрелой, км/ч | 70 |
| Распределение нагрузки на дорогу | |
| через шины первой оси, т.с. | 12 |
| через шины второй оси, т.с. | 12 |
| через шины третьей оси, т.с. | 12 |
| через шины четвертой оси, т.с. | 12 |
| через шины пятой оси, т.с. | 12 |
Кран может работать без дополнительного противовеса, а также на неполном опорном контуре (опоры выдвинуты наполовину).
Дополнительный противовес 15,2 т (два блока по 7,6 т) и крюковая подвеска для грузов до 100 т перевозятся отдельно, другими транспортными средствами.
Монтаж дополнительного противовеса производится самим краном, установленным на опоры на рабочей площадке, без использования других грузоподъемных средств.
Двухсекционный гусек имеет длину 10 или 16 метров и может быть установлен в трех фиксированных положениях - под углом 0, 15 и 30 градусов к оси стрелы.
Для работы с гуськом кран оснащен вспомогательной лебедкой и крюковой подвеской для грузов до 100 т. При работе с гуськом демонтаж основной крюковой подвески не требуется.
Для лучшей проходимости на кран могут быть установлены широкопрофильные шины 18.00 R24.
