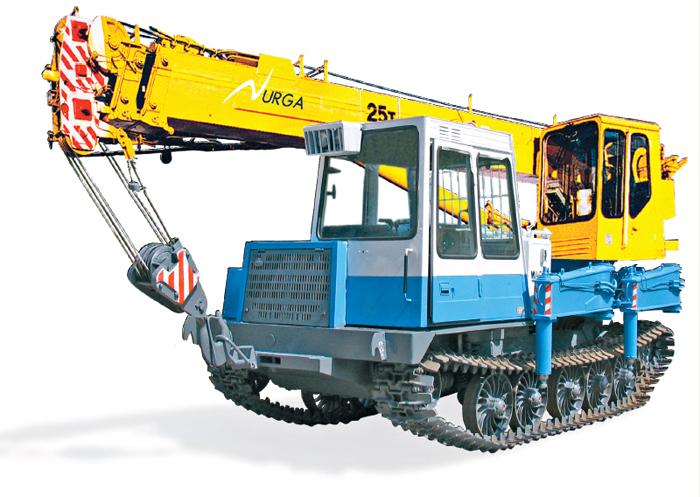

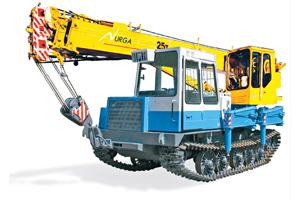

Самоходный кран Юргинец КС-5671
Кран КС-5671 грузоподъемностью 25 тонн смонтирован на гусеничном шасси ТТ-4М-01. Кран КС-5671 предназначается для проведения погрузочно-разгрузочных и монтажных работ.
- По своему конструктивному исполнению не имеет серийных аналогов в России и СНГ. П оставлен на серийное производство взамен ранее изготавливаемого крана КС-4671 грузоподъемностью 20 тонн. Отличается более высокими грузовысотными характеристиками и меньшей общей массой.
- Высокая проходимость, маневренность в тяжелых дорожных условиях и бездорожья за счет применения гусеничного, короткого, серийно выпускаемого шасси ТТ-4М-01 (с широкой гусеницей в 600 мм), компактной трехсекционной стрелы и конструктивных особенностей компоновки крана, что позволяет проводить крановые работы в труднодоступных местах.
Технические характеристики КС-5671
| Основные характеристики | |
|---|---|
| Грузоподъёмность, т | 25 |
| Транспортная скорость, км/ч | 10 |
| Скорость подъема/опускания номинального груза, м/мин | 0,2 - 6,0 |
| Максимальная скорость подъема в ускоренном режиме, м/мин | 12,0 |
| Скорость посадки не более, м/мин | 0,2 |
| Частота вращения, об/мин | 0,2 - 1,6 |
| Максимальный телескопируемый груз, т | 4,5 |
| Зона выполнения крановых операций, град | 290 |
| Максимальная высота подъема крюка, м | |
| - c основной стрелой | 20,5 |
| - c удлинителем | 27,4 |
| Масса крана с удлинителем, т | 25,0 |
| Базовое шасси | ТТ-4М-01 |
| Двигатель дизельный | А-01М |
| Мощность двигателя, кВт (л.с.) | 95 (130) |
| Температура эксплуатации, °C | от -40 до +40 |
| Габаритные размеры, мм | 10150×3200×3680 |
- Удобство, легкость и точность управления за счет применения на кране КС 5671 уникального сервоуправления с двумя джойстиками, двух аксиально-поршневых насосов и двухконтурной гидравлической схемы, которые создают условия для высокой производительности, возможности совмещения до 4-х крановых операций одновременно, снижают утомляемость оператора, обеспечивают высокую точность монтажно-стыковочных работ путем плавного управления скоростями до "ползучих".

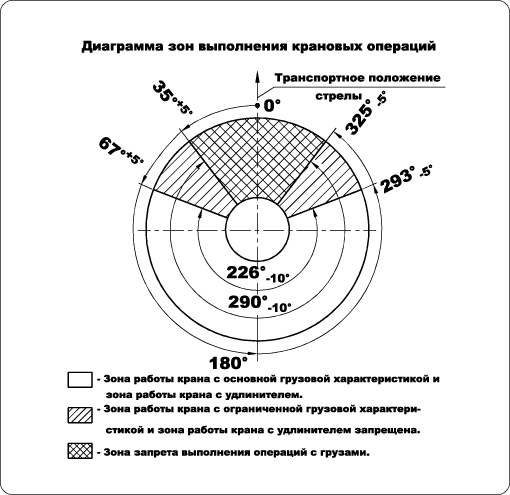

- Расширенная зона работы с грузами до 290° вместо обычной в 230°… 240°.
- Высокая прочность и жесткость опорной рамы крана за счет применения прочного материала и оригинальной конструкции самой рамы, позволяющие иметь максимальный грузовой момент до 80 т•м на вылете до 4-х метров, при этом изменение рабочего вылета от расчетного незначительно.
- Не требуется перепасовка грузового каната при работе с грузами телескопической стрелой. Все работы ведутся при шестикратной запасовке.

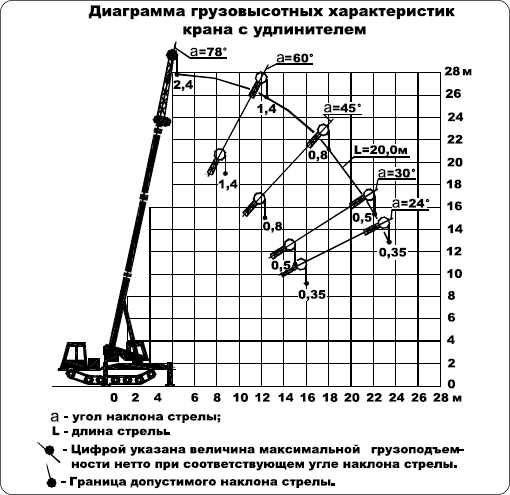

- Возимый на стреле и легко монтируемый удлинитель значительно расширяет возможности крана (поставляется по отдельному заказу).
- Высокая надежность лебедки и широкий диапазон скоростей обеспечиваются наличием встроенного двухконтурного планетарного редуктора, регулируемого гидромотора и двух ленточных тормозов, контроль и обслуживание которых легко доступны.
- Выполнение работ в стесненных условиях за счет высокой маневренности, высокой проходимости и возможности телескопирования груза основной стрелой до 4,5 тонн, а также на удлинителе до 2,4 тонн.
- Высокая надежность, простота в обслуживании крана КС-5671 обеспечиваются применением комплектующих узлов и материалов импортного производства. Оригинальные решения конструкций позволяют выполнять ремонт с минимальным количеством персонала, с подробным изложением проведения работ в эксплуатационной документации и наличием службы сервисного обслуживания и ремонта.
- Оборудован всеми необходимыми средствами контроля и безопасности.

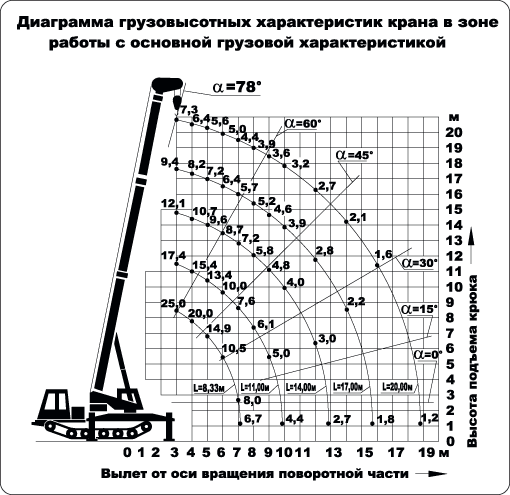

Грузовыстоные характеристики
