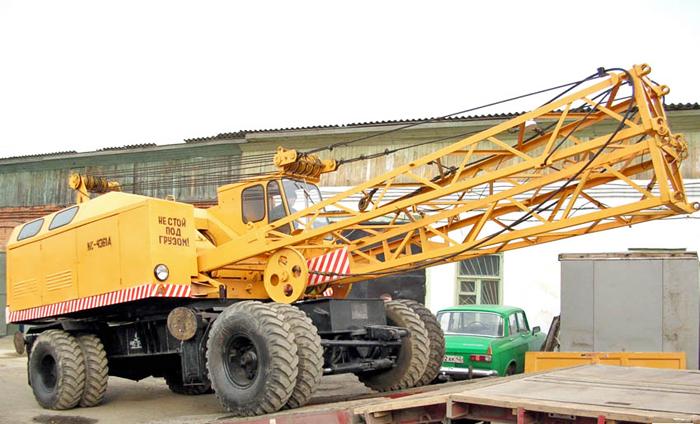

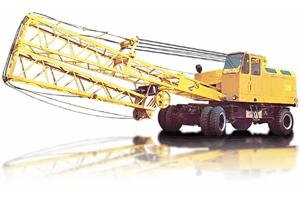

Самоходный кран Юргинец КС-4361А
КС 4361 А имеет гидропривод опор и рулевого управления, решетчатую шарнирно-складывающуюся стрелу. Кран КС 4361 работает с основной крюковой подвеской на стреле длиной 10.5м; 15.5м; 20.5м; 25.5м., а также со вспомогательной - с гуськом (надставкой) длиной 6м. Со стрелой 10.5 и 15.5м кран с грузом на крюке передвигается со скоростью до 3 км/ч.
Привод всех механизмов крана КС 4361 централизованный. Особенностью кинематической схемы является применение гидротрансформатора, выходной вал которого связан цепной передачей с валом реверса вращения и передвижения. Работу всех исполнительных механизмов обеспечивает пневматическая система.
Безотказен при низких температурах, а для работы с тропическим климатом возможна специальная модификация КС-4361 АТ. Предназначен для строительных и погрузочных работ со штучными и сыпучими грузами на строительных площадках, складах.
Технические характеристики
| Наибольшая грузоподъёмность КС 4361 А, т | 16 |
| Скорость подъёма (регулирование бесступенчатое) груза, м/мин. | |
|---|---|
| - при стреле длиной 10,5 м | 0-20 |
| - при стреле длиной 15,5 м | 0-35 |
| - при стреле длиной 20,5 и 25,5 м | 0-50 |
| Скорость вращения поворотной части, об/мин | 0,4-2,8 |
| Максимальный преодолеваемый самоходом подъём, град | 15 |
| Наибольшая нагрузка на одно колесо, кг | |
| - при работе крана | 8350 |
| - при передвижении крана со стрелой 10,5 м | 3950 |
| Наибольшая нагрузка на выносные опоры, кг | |
| - передние | 22340 |
| - задние | 19040 |
| Наибольшая скорость передвижения, м/мин | |
| - на буксире | 333,3 |
| - самоходом без груза | 300 |
| Наименьший радиус поворота, м | 12,1 |
| Допустимый при работе крана уклон местности, ° | |
| - на выносных опорах | 1,5 |
| - без выносных опор | 3 |
| Допустимый напор ветра, кгс/м² | 15 |
| Габаритные размеры в транспортном положении, мм | |
| - длина | 14500 |
| - ширина | 3150 |
| - высота | 3900 |
| Конструктивная масса КС-4361а, т | 23 |
