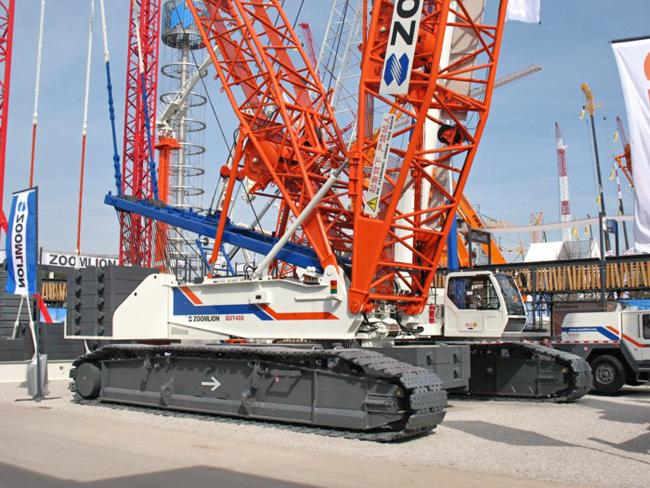

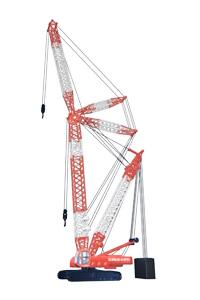

Гусеничный кран Zoomlion QUY400
В комплектацию гусеничного крана входят:
- Двигатель VOLVO TAD 1241VE 343 кВ.
- Гидравлическая система Rexroth.
- Стрелы, изготовленные из высокопрочной импортной стали.
- Лебедки Rexroth.
- Тросы из Германии.
- Поворотная система Rexroth, импортный поворотный круг.
- Система перемещения из Германии.
- Система управления и безопасности: система контроля за работой механизмов, ограничитель момента, электронный уровень, измеритель скорости ветра, цветной ЖК дисплей, система видео мониторинга, сенсорный дисплей.
- Встроенная система смазки из Германии.
- Кабина оператора с отопителем, кондиционером, DVD плеером.
- Верхний наконечник стрелы для работы с грузами весом 400 тонн.
Технические характеристики
| Основные характеристики | |
|---|---|
| Макс. грузоподъемность и радиус | 400 т * 6 м |
| собственный вес с основной стрелой | 350 т |
| Длина основной стрелы | 24-84 м |
| Длина вспомогательной стрелы | 12-36 м |
| Макс. грузоподъёмность вспомогательной стрелы | 80 т |
| Угол наклона вспомогательной стрелы | 10,30 |
| Макс. длина основной и вспомогательной стрел | 72+36 м |
| Скорость подъёма 1 лебёдкой (без нагрузки, 4 этаж) | 140 м/мин |
| Максимальная скорость изменения вылета стрелы (без нагрузки, 5 этаж) | 60 м/мин |
| Скорость вращения | 1.0 об/мин |
| Макс. скорость | 1.4 км/ч |
| Преодолеваемый уклон | 20 |
| Давление на грунт | 0.149 МПа |
| Двигатель | |
| Тип | VOLVO TAD 1241VE |
| Номинальная мощность / обороты | 343 кВт / 1800 об/мин |
| Макс. крутящий момент / обороты | 2150 Нм / 1100 об/мин |
| Стандарт выхлопа | Евро 2 |
Трансмиссия: гусеницы приводятся гидромотором через планетарный редуктор; каждая гусеница имеет индивидуальный привод, может ловко двигаться вперед, назад или поворачиваться на месте. Трансмиссия с бесступенчатым регулированием скорости, 0-1.4км/ч.
Поворотная платформа: изготовлена нашей компанией, представляет собой высокожесткую сваренную конструкцию из высокопрочных сталей, применяет трехрядную роликовую поворотную опору для соединения с нижней частью крана, может осуществлять полный поворот на 360°.
Двигатель: шведский двигатель VOLVO модели TAD1241VE, 6-цилиндровый линейный, электрический инжекторный дизель с водяным охлаждением, номинальная мощность/частота вращения: 343кВт/1800 об/мин, максимальный крутящий момент/частота вращения: 2150Н.м/1100-1500 об/мин.
Система управления: На лебедке применено управление с электронным устройством синхронизации. Все работы могут индивидуально производиться с помощью многонаправленной рукояткой.
Лебедки: гидроуправление лебедками производится аксиально-плунжерным насосом переменной производительности и планетарным редуктором с многодисковым нормально-закрытым тормозом с гидравлическим расторможением.
Механизм поворота: применяется аксиально-плунжерный насос переменной производительности и планетарный редуктор с многодисковым нормально- закрытым тормозом с гидравлическим расторможением для гидроуправления. Скорость поворота бесступенчатого регулирования, состовляет 0-1.0 об/мин.
Противовесы: состоят из балласта весом 40т, заднего противовеса главной машины весом 140т, суперподъемного противовеса весом 230т.
Кабина крановщика: представляет собой стальную конструкцию, остеклена безопасным стеклом, осуществлят боковое передвижение и наклон назад; в кабине крановщика расположены сиденье крановщика, устройства управления и контрольно-измерительные приборы.
Устройства безопасности: указатель нагрузки, конечный выключатель подъема, электронный экран для индикации градиента, предохранительные клапаны защиты гидросистемы от разрыва гибких и жестких рукавов. Электросистема: Два аккумулятора постоянного тока 12В.
