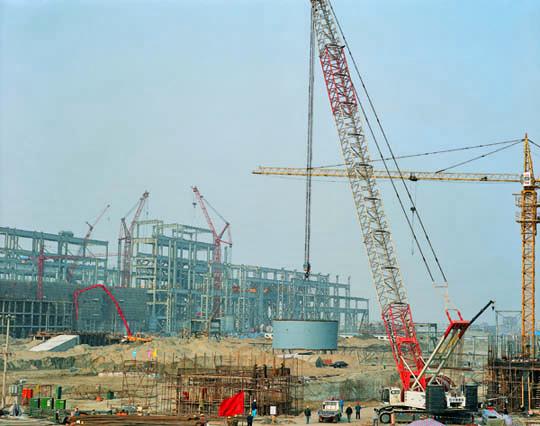

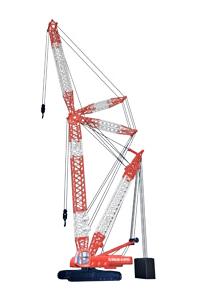

Гусеничный кран Zoomlion QUY260
Гусеничный движитель: применяются плоские траки. Гусеничному движителю не требуется обслуживание. Ширина гусеницы: 1.2 м. Колея: 6.4 м.
Трансмиссия: гусеницы приводятся гидромотором через планетарный редуктор; каждая гусеница имеет индивидуальный привод, перемещается вперед, назад или поворачиваться на месте. Трансмиссия с бесступенчатым регулированием скорости, 0-0.98 км/ч.
Рама: изготовлена нашей компанией, представляет собой высокожесткую сварную конструкцию из высокопрочных сталей, применяется трехрядная роликовая поворотная опора, которая соединяет верхнюю часть с нижней частью крана, может осуществлять полный поворот на 360°.
Двигатель: Cummins модели QSL9-305, 6-цилиндровый линейный дизель, номинальная мощность/частота вращения: 227кВт(350 л.с.)/2000 об/мин.
Максимальный крутящий момент/частота вращения: 1505 Н.м/1400 об/мин.(Вэйчай модели WP12.375N, 6-цилиндровый линейный дизель, номинальная мощность/частота вращения: 276кВт/1900 об/мин. Максимальный крутящий момент/частота вращения: 1800 Н.м/1000-1400 об/мин.)
Система управления: с использованием шин CAN, программируемый логический контроллер(ПЛК) и цифровой дисплей, все работы могут производиться с помощью многонаправленной рукоятки.
Технические характеристики
| Основные характеристики | |
|---|---|
| Макс. грузоподъемность и радиус | 260 т * 5 м |
| собственный вес с основной стрелой | 210 т |
| Длина основной стрелы | 20-83 м |
| Длина вспомогательной стрелы | 12-30 м |
| Макс. грузоподъёмность вспомогательной стрелы | 34 т |
| Угол наклона вспомогательной стрелы | 10,30 |
| Макс. длина основной и вспомогательной стрел | 77+30 м |
| Скорость подъёма 1 лебёдкой (без нагрузки, 4 этаж) | 110 м/мин |
| Максимальная скорость изменения вылета стрелы (без нагрузки, 5 этаж) | 29 м/мин |
| Скорость вращения | 1.2 об/мин |
| Макс. скорость | 1.0 км/ч |
| Преодолеваемый уклон | 30 |
| Давление на грунт | 0.115 МПа |
| Размеры | 10.9 х 7.6 х 3.3 |
| Двигатель | |
| Тип | VOLVO TWD1240VE |
| Номинальная мощность / обороты | 256 кВт / 2100 об/мин |
| Макс. крутящий момент / обороты | 1750 Нм / 1200 об/мин |
| Стандарт выхлопа | Евро 2 |
| Двигатель | |
| Тип | WeiChai WP12.375N |
| Номинальная мощность / обороты | 276 кВт / 1900 об/мин |
| Макс. крутящий момент / обороты | 1800 Нм / 1000 об/мин |
| Стандарт выхлопа | Евро 3 |
| Двигатель | |
| Тип | Cummins QSL9-C305 |
| Номинальная мощность / обороты | 227 кВт / 2000 об/мин |
| Макс. крутящий момент / обороты | 1505 Нм / 1400 об/мин |
| Стандарт выхлопа | Евро 3 |
Лебедки: применяются для механизма подъема и механизма изменения вылета.
Механизм поворота: применяет аксиально-плунжерный насос переменной производительности и планетарный редуктор с многодисковым нормально-закрытым тормозом для гидроуправления. Употребляет закрытый гидравлический контур.Скорость поворота для бесступенчатого регулирования скоростей состовляет 0-1.0 об/мин.
Противовесы: всего весом 83.5 тонн, состоит из поддона весом 17.6 тонн и 10 блоков-противовесов, которые весом 6.6 тонн по каждому, установлены на обоих сторонах хвоста верхней части крана( 5 блоков на каждой стороне).
Кабина крановщика: представляет собой стальную конструкцию, остеклена безопасным стеклом, может осуществлять боковое вращение и регулировать угол обзора кабины с помощью гидроцилиндра, изменяя угол наклона; в кабине крановщика расположены сиденье крановщика, устройства управления и контрольно-измерительные приборы.
Устройства безопасности: Указатель угла, ограничитель грузового момента, конечный переключатель подъема, переливной клапан, устройство блокировки опор, сигнализатор предельного положения рабочей стрелы и другие устройства. Электросистема: однопроводная с отрицательным заземлением, источник питания – 24в постоянный ток.
