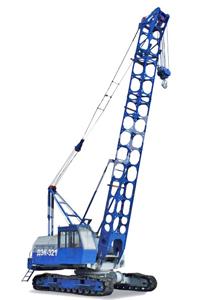

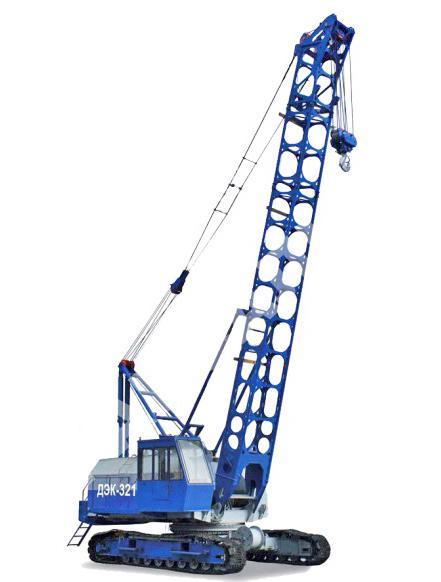

Гусеничный кран ДЭК-321
|
--- р. |
Кран ДЭК-321 используется на монтажно-строительных и погрузочных работах, и для перегрузки грейфером сыпучих грузов. Грузоподъемность крана - 32 тонны.
ДЭК-321 оснащен основной стрелой 14 м. За счет решетчатых вставок - 2,5м, 5м (2 шт) и 8,75м длиной - стрела может быть удлинена до 32,75 м. Для быстрой сборки стрелы рекомендуется использовать пальцевые безрезьбовые соединения. Возможна установка башенно-стрелового оснащения с гуськом длиной до 30 м. Кроме того стрела позволяет установить неподвижный гусек длиной 5 м и 10 м.
ДЭК-321 комплектуется по заказу:
- двухчелюстным двухканатным грейфером вместимостью 2,5 м³;
- грузоподъемным электромагнитом ЭМГ-117-30/м-01;
- установкой для устройства буронабивных свай СО-2.
Кран ДЭК-321 получает электроснабжение как от установленного на нем дизель-генератора мощностью 60 кВт или 100 кВт на базе двигателя ЯМЗ-236, так и от внешней сети трехфазного переменного тока напряжением 380В. По желанию заказчика дизель-генератор может быть выполнен на базе другого двигателя.
Технические характеристики
| Грузоподъемность максимальная (на основной стреле 14 м), т | 32 |
| Максимальный грузовой момент | 118.75 |
| Длина стрелы, м | |
|---|---|
| основная | 14 |
| со сменным оборудованием | до 32.75 |
| Длина неподвижного гуська, м | 5; 10 |
| Длина маневрового гуська, м | 10, 15, 20 |
| Грузоподъемность на неподвижном гуське максимальная, т | 5 |
| Грузоподъемность на маневровом гуське максимальная, т | 11.8 |
| Высота подъема максимальная, м | |
| стрела 32,75м + гусек 5 м/10м | 36/40.6 |
| с башенно-стреловым оборудованием | 45.65 |
| Вылет максимальный, м | 29 |
| Вылет минимальный, м | 3.7 |
| Скорость подъема-опускания груза, м/мин | 5;10 |
| Скорость передвижения, км/ч | 1 |
| Габаритные размеры, м | |
| длина (без стрелы) | 7567 |
| ширина в рабочем положении/в транспортном положении | 4750/3200 |
| высота с поднятым порталом/с опущенным порталом | 6720/2930 |
| Радиус поворота (со стрелой 14м), мм | 4440 |
| Частота вращения поворотной части, об/мин | 0,3-1 |
| Конструктивная масса крана (с основной стрелой), т | 42 |
Кран ДЭК-321 оборудуется предпусковым подогревом (электроподогревом ЭПД-305-220 или жидкостным подогревом ПЖД-30) для работы в суровых климатических условиях. Кран ДЭК-321 оборудован кабиной, имеющей тепло- и шумоизоляцию, для чего применяется современный материал - изотон. Кабина обеспечивает хорошую видимость рабочей зоны и зоны расположения грузовых лебедок. Конструкция крепления кабины позволяет производить быструю ее установку или демонтаж.
Кран ДЭК-321 оснащен приборами и устройствами безопасности, а именно:
- микропроцессорным ограничителем нагрузки крана ОНК-140-5;
- ограничителями высоты подъема крюковых обойм;
- ограничителем угла поворота стрелы;ограничителем запрокидывания стрелы;
- звуковой и световой сигнализацией и др.
Кран ДЭК-321 имеет возможность передвижения с грузом. Кран ДЭК-321 имеет складывающийся портал, что уменьшает транспортный габарит по высоте. Также ДЭК-321 не требует специальной подготовки площадки для работы. Имеет регулируемый по ширине гусеничный ход (4760 мм в рабочем положении и 3140 мм в транспортном), что позволяет транспортировать кран на трайлере по дорогам общего назначения без нарушения транспортного габарита. Гусеничный ход обеспечивает хорошую проходимость в крайне тяжелых условиях, надежную устойчивость при работе и передвижении.
