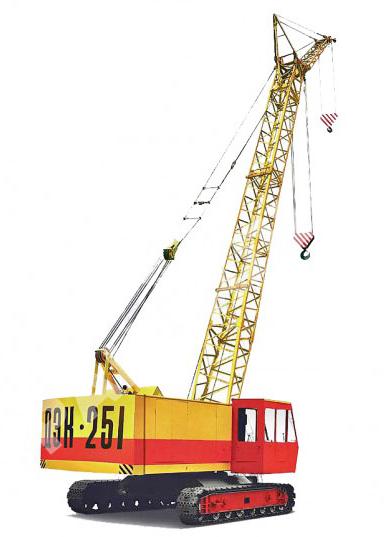

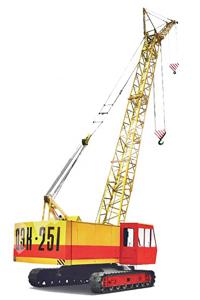

Гусеничный кран ДЭК-251
|
--- р. |
Гусеничный монтажный кран ДЭК-251 используется погрузочно-разгрузочных, строительных и монтажных работ. Кран ДЭК-251 является стреловым самоходным полноповоротным краном с многомоторным дизель-электрическим приводом. Грузоподъемность ДЭК-251 - 25 т.
Кран ДЭК-251 оборудован основной стрелой 14 м. Возможно удлинение стрелы с помощью решетчатых вставок длиной 5 м (2 шт.) и 8,75 м. Для быстрой сборки рекомендуется использовать пальцевые безрезьбовые соединения. Также возможна установка неподвижного гуська грузоподъемностью 5 т длиной 5 м с крюком вспомогательного подъема.
Монтажный кран ДЭК-251 комплектуется по заказу:
- двухчелюстным двухканатным грейфером вместимостью 2,5 м³;
- грузоподъемным электромагнитом ЭМГ-117-ЗО/м-О;
- установкой для устройства буронабивных свай СО-2.
Гусеничный кран ДЭК-251 получает электроснабжение как от установленного на нем дизель-генератора мощностью 60 кВт или 100 кВт на базе двигателя ЯМЗ-236, так и от внешней сети трехфазного переменного тока напряжением 380 В. По желанию заказчика дизель-генератор может быть выполнен на базе двигателей Д440 (Алтайдизель) и Д-160 (ЧТЗ).
Технические характеристики
| Грузоподъемность (при базовой стреле 14 м), т | |
|---|---|
| при наименьшем вылете крюка | 25 |
| при наибольшем вылете крюка | 4,3 |
| Максимальный грузовой момент, тс·м | 118,75 |
| Дизель, марка | Д-108 |
| Мощность дизеля, л.с. | 108 |
| Установленная мощность электродвигателей, кВт | 85,5 |
| Вылет крюка, м | |
| наименьший | 4,75 |
| наибольший | 14 |
| Высота подъема крюка, м | |
| при наименьшем вылете крюка | 13,5 |
| при наибольшем вылете крюка | 7 |
| Скорости | |
| подъема крюка, м/мин | 1; 10 |
| частота вращения, об/мин | 0,3 - 1 |
| передвижения крана, км/ч | 1 |
| Удельное давление на грунт, кгс/см² | 0,694 |
| Масса крана, т | 36,12 |
Техническая характеристика крана ДЭК-251 при работе со сменным стреловым оборудованием
| Удлиненные стрелы от 19 до и 32,75 м | Основная и удлиненные стрелы с гуськом 5 м | |
| Грузоподъемность (при вылете), т | ||
|---|---|---|
| наименьшем | 14,7 - 7,0 | 5,0 - 3,8 |
| наибольшем | 2,8 - 1,2 | 1,8 - 0,8 |
| Вылет, м | ||
| наименьший | 5,4 - 7,9 | 9,9 - 13,1 |
| наибольший | 18,0 - 20,0 | 15,8 - 35,0 |
| Высота подъема крюка (при вылете), м | ||
| наименьшем | 18,5 - 31,8 | 15,8 - 35,0 |
| наибольшем | 9,6 - 26,7 | 5,0 - 26,8 |
Габаритные размеры крана ДЭК-251
| Радиус, описываемый хвостовой частью, мм | 4155 |
| Габаритные размеры в транспортном положении (ширина), мм | |
|---|---|
| по гусеницам | 4355 |
| поворотной платформы | 4760 |
| гусеничной ленты | 625 |
| Длина гусеничной тележки | 4185 |
| Просвет под ходовой рамой | 400 |
| Высота по двуногой стойке | 4300 |
| Длина крана (общая) | 6680 |
Кран ДЭК-251 оборудуется предпусковым подогревом (электроподогревом ЭПД-305-220 или жидкостным подогревом ПЖД-30) для работы в суровых климатических условиях. Кран ДЭК-251 оборудован кабиной, имеющей тепло- и шумоизоляцию, для чего применяется современный материал - изотон. Кабина крана обеспечивает хорошую видимость рабочей зоны и зоны расположения грузовых лебедок. Кран ДЭК-251 оснащен приборами и устройствами безопасности, а именно:
- микропроцессорным ограничителем нагрузки крана ОНК-140-5;
- ограничителями высоты подъема крюковых обойм;
- ограничителем угла поворота стрелы;
- ограничителем запрокидывания стрелы;
- звуковой и световой сигнализацией и др.
Кран ДЭК-251 имеет возможность передвижения с грузом. Не требует специальной подготовки площадки для работы. Гусеничный ход обеспечивает хорошую проходимость в крайне тяжелых условиях, надежную устойчивость при работе и передвижении. Привод и конструкция гусеничного хода позволяют производить разворот на кривых любого радиуса и на месте.
Кран ДЭК-251 грузоподъемностью 25 т с индивидуальным электроприводом механизмов смонтирован на ходовом устройстве с многокатковым гусеничными тележками с тремя поддерживающими катками. Опорно-поворотное устройство роликовое, однорядное, с перекрещивающимися роликами.
