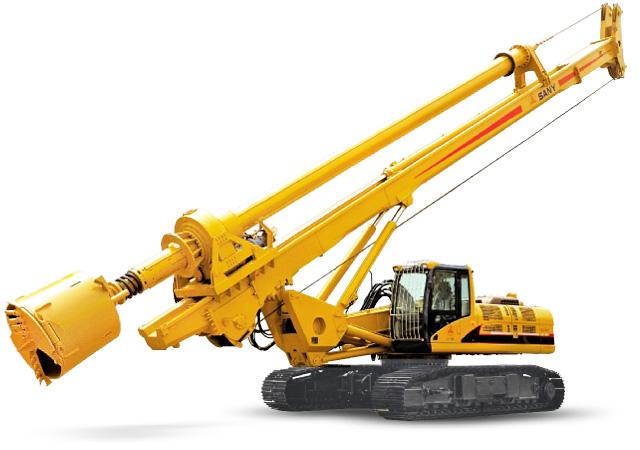

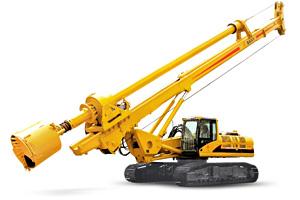

Бурильная машина SANY SR220C
Роторная буровая машина SR220C, представляющая собой высокоэффективный агрегат для бурения скважин при проведении сроительных работ по свайному фундаменту, предназначена для ведения таких фундаментных работ, как строительство высокоэтажных зданий, мостов и гидротехнического строительства.
Буровая машина сочетает преимущества отечественных и зарубежных фирменных комплектующих, а их основные характеристики соответвтуют уровню мировых аналогов. В установке в качестве основных узлов используются изделия известных мировых производителей. Сама установка отличается простотой в эксплуатации, высокой эффективностью работы, экологической безопасностью, надежностью и комфортом.
Оптимально спроектированная конструкция обуславливает высокую прочность и долговечность, отличается стабильностью при ударах и вибрации. Силовой узел может обеспечитвать сверхбольшой вращающий момент, повышая КПД установки.
Технические характеристики
| Максимальный выходной крутящий момент, кН·м | 250 |
| Скорость вращения ротора при бурении, об/мин | 7 - 26 |
| Максимальное усилие вдавливания (нагнетания), кН | 180 |
| Максимальное усилие извлечения ротора из скважины, кН | 200 |
| Ход поршня цилиндра нагнетающей системы, мм | 5300 |
| Угол наклона мачты влево и вправо, град. | ± 6° |
| Угол наклона мачты вперёд, град. | 5° |
| Угол наклона мачты назад, град. | 15° |
| Завод-изготовитель двигателя | Caterpillar (Катерпиллер, США) |
| Тип двигателя | CAT C-9, дизельный с турбонаддувом и электронным управлением форсунок |
| Мощность двигателя, кВт | 250 при 1800 об/мин |
| Тяговое усилие главной подъёмной лебёдки в 1-м положении, кН | 200 |
| Диаметр троса главной подъёмной лебёдки, мм | 28 |
| Скорость главной подъёмной лебёдки, м/мин. | 77 |
| Тяговое усилие вспомогательной подъёмной лебёдки в 1-м положении, кН | 110 |
| Диаметр троса вспомогательной подъёмной лебёдки, мм | 20 |
| Скорость вспомогательной подъёмной лебёдки, м/мин. | 66 |
| Максимальная глубина бурения, м | 67 |
| Максимальный диаметр скважины, мм | 2300 |
| Тип шасси | CAT 330C / 325VH |
| Ширина буровой установки SANY SR220C в рабочем режиме, мм | 4300 |
| Ширина буровой установки SANY SR220C при перевозке, мм | 3000 |
| Высота буровой установки SANY SR220C при перевозке, мм | 3400 |
| Высота буровой установки SANY SR220C в рабочем режиме, мм | 21100 |
| Ширина следа гусеницы, мм | 880 |
| Тяговое усилие, кН | 510 |
| Стандартная буровая штанга | ZG22М513 |
| Полная масса буровой установки, оснащённой стандартной штангой, т | 65 |
Имеется большой выбор буровых штанг, что позволяет применять различное буровое оборудование и буровые головки для различных видов строительных работ. Буровая машина SR220C пригодна к работе в слое крупнозернистого гравия, что представляется невозможным для обычных буровых установок, а так же на глинистых и песчаных почвах, слое гравия, галечника, грязе-каменном реголите и в мёрзлом слое почвы на плоскогорьях.
Двигатель CAT-9 характеризуется промежутовным охлаждением, электронным управлением форсунок и турбонаддувом, отличается высокой степенью надежности экономичностью топлива.
Функция автоматического снижения или увеличения оборотов двигателя позволяет снизить расход горючего на 5-10% В случае прекращения работ обороты двигателя автоматически переходят к исходному значению.
