Шасси: CYH51Y 8x4
Основные системы и установки полностью укомплектованы узлами и деталями известных производителей оборудования:
Насосная установка: STAUF, REXROTH, HARVEY (Германия), KAWASAKI (Япония)
Гидравлическая система: REXROTH (Германия), DANFOSS (Дания), EATON (США)
Электрические системы: MITSUBISHI, OMRON (Япония), SIEMENS, REXROTH (Германия), TE (Франция)
Сервисное обеспечение
Сервисное обслуживание осуществляется компанией ZOOMLION, имеющей представительство и сервис, а также постоянно действующий склад запчастей частей, в г. Москве.
Технические характеристики
Модель |
ZLJ5417THB 48X-6RZ |
Насосная система |
Макс. производительность насоса, м3/ч
|
170/120
|
Макс. давление подачи бетона на выходе, MPa
|
8/12
|
Номинальное рабочее давление, MPa
|
35
|
Частота накачки, мин-1
|
22/18.5
|
Объем загрузочного бункера, литры
|
600
|
Высота загрузки, мм
|
1540
|
Гидравлическая система
|
Закрытая
|
Тип распределительного клапана
|
S-клапан
|
Диаметр / хода основного цилиндра, мм
|
130 / 2100
|
Диаметр / ход цилиндра подачи, мм
|
260 / 2100
|
Тип охлаждения гидравлического масла
|
Воздушное
|
Рекомендуемая осадка насоса, см
|
12~23
|
Максимальный размер наполнителя, мм
|
40
|

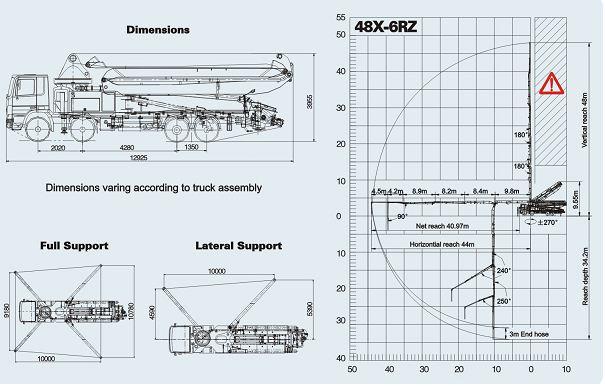

Конструкция стрелы |
Тип стрелы
|
48Х-6RZ
|
Макс. зона досягаемости по вертикали, м
|
48
|
Макс. Зона досягаемости по горизонту, м
|
44
|
Макс. Глубина досягаемости, м
|
34.2
|
Угол вращения град.
|
270°
|
Количество секций
|
6
|
Длина секций, мм
|
9800/8400/8200/8900/4200/4500
|
Угол изгиба секций, град.
|
90°/180°/180°/240°/250°/180/90°
|
Внутренний диаметр трубы, мм
|
125
|
Длина оконечного шланга, мм
|
3000
|
Минимальная высота для открытия стрелы, мм
|
9550
|
Аутригеры (перед-зад-боковые), мм
|
9180x10780x10000
|
Шасси |
Модель шасси
|
CYH51Y 8x4
|
Колесная база, мм
|
1850+4605+1310
|
Тип двигателя
|
6WF1D
|
Мощность двигателя, Кв (об/м)
|
287/1800
|
Крутящий момент, N.m/(об/м)
|
1863/1100
|
Рабочий объем цилиндров, (куб/см)
|
14256
|
Топливный бак, литры
|
400
|
Стандарт по выхлопу в атмосферу
|
Euro III
|
Полная масса, кг |
40500
|
Габаритные размеры, мм
|
12925x2500x3960
|
Прочее |
Тип смазки
|
Aвтоматическая
|
Объем гидробака литры
|
800
|
Режим управления
|
Ручной+дистанционный
|
Макс. Давление водяного насоса, MPa
|
7
|
Емкость водяного резервуара литры
|
400
|
Режим прочистки бетононасоса
|
Водяной / Сжатым воздухом
|
