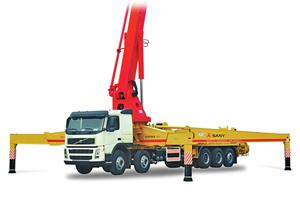

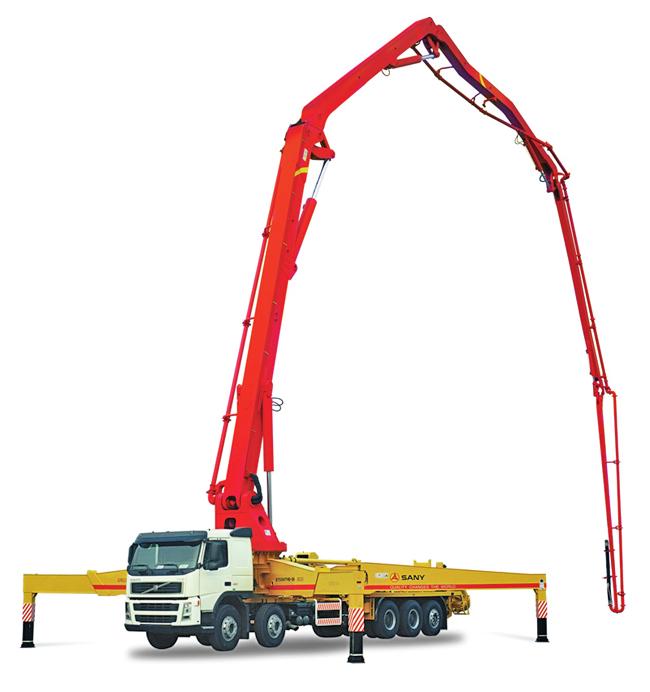

Автобетононасос SANY SY5500THB-56
В автомобильном бетононасосе мод. SY5500THB-56 применено шасси VOLVO FМ12 с колёсной формулой 10x4.
Также в бетононасосе мод. SY5500THB-56 используется составная стрела типа RZ, состоящая из 5 поворотных секций с полностью гидравлическим приводом. Применение стрелы такого типа позволило повысить производительность машины до 120...140 м³/ч.
Обороты двигателя регулируются автоматически, что обеспечивает высокую эффективность работы и хорошую экономию топлива.
Электрогидравлическая амортизация, чувствительность к изменению давления, гидравлическая система открытого типа с полно-гидравлическим приводом управления, - всё это обеспечивает высокую надежность и значительное снижение ударов, передающихся на рулевое колесо.
Автоматический возврат бетонного поршня облегчает его проверку и замену.
В в бетононасосе мод. SY5500THB-56 установлена комплексная автоматическая система защиты, а на специальном индикаторе отображаются рабочие параметры и типы возможных неисправностей.
Технические характеристики
| Условия работы | |
|---|---|
| Высота над уровнем моря, м | ≤ 1000 |
| Температура окружающей среды, °C | 0 - 40 |
| Параметры | |
| Вес, т | 49,5 |
| Максимальная нагрузка, т | 50 |
| Макcимальная скорость, км/ч | ≥ 80 |
| Габаритные размеры, мм | |
| Длина, мм | 14874 |
| Ширина, мм | 2495 |
| Высота, мм | 3995 |
| Двигатель | |
| Тип двигателя | дизельный 6-цилиндровый (с последовательно расположенными поршнями), с электронным впрыском |
| Модель двигателя | D12 |
| Мощность двигателя, кВт | 309 при 1500-1800 об/мин. |
| Рабочий объём двигателя, л | 12,1 |
| Максимальный крутящий момент двигателя, Н·м | 2000 при 1050-1450 об/мин. |
| Соответствие экологическим нормам выхлопа | Евро-3 |
| Ёмкость топливного бака (с сепаратором топливо/вода), л | 450 |
| Шасси | |
| Производитель шасси | Volvo (Вольво) |
| Страна изготовления шасси | Швеция |
| Модель шасси | VOLVO FM12 |
| Колёсная формула | 10x4 |
| Стрела | |
| Тип | складная 5-секционная стрела с полностью гидравлическим управлением |
| Диаметр выпускного трубопровода, мм | 125 |
| Длина конечного гибкого рукава, м | ≤ 3 |
| Первая секция (звено) | |
| Длина, мм | 11720 |
| Угол поворота, град. | 90° |
| Вторая секция (звено) | |
| Длина, мм | 9950 |
| Угол поворота, град. | 180° |
| Третья секция (звено) | |
| Длина, мм | 9990 |
| Угол поворота, град. | 180° |
| Четвёртая секция (звено) | |
| Длина, мм | 9970 |
| Угол поворота, град. | 240° |
| Пятая секция (звено) | |
| Длина, мм | 9970 |
| Угол поворота, град. | 260° |
| Насосная система | |
| Тип обмена гидросистемы | открытый тип |
| Внутренний диаметр гидравлического цилиндра, мм | 160 |
| Ход поршня гидравлического цилиндра, мм | 2200 |
| Внутренний диаметр перекачивающего (бетоноподающего) цилиндра, мм | 260 |
| Ход поршня перекачивающего (бетоноподающего) цилиндра, мм | 2200 |
| Теоретическая производительность выкачки бетона, м³/ч | |
| низкое давление | 140 |
| высокое давление | 100 |
| Теоретическое нагнетаемое давление при перекачке, МПа | |
| высокое давление | 12 |
| низкое давление | 8,5 |
| Переключение высокого-низкого давления | автоматическое |
| Теоретическое время сохранения прокачиваемости бетона, раз/мин. | |
| высокое давление | 14 |
| низкое давление | 20 |
| Теоретическая дальность при перекачке бетона под высоким давлением, м | |
| вертикально | 200 (труба 125A) |
| горизонтально | 850 (труба 125A) |
| Гидросистема | |
| Изготовитель основного насоса | Лишилэ |
| Страна изготовления основного насоса | Германия |
| Модель основного насоса | A11VLO130RDU2/10R-NZD12К01 + A11VLO190LRDU2/11R-NZD12 |
| Тип основного насоса | плунжерный насос |
| Максимальная производительность основного насоса, мл | 130 + 190 |
| Давление масла в системе, МПа | 32,5 |
| Изготовитель вспомогательного насоса | Пэкер |
| Страна изготовления вспомогательного насоса | США |
| Модель вспомогательного насоса | PGP517B0250CD1-C517A023 |
| Тип вспомогательного насоса | насос с двумя зубьями |
| Максимальная производительность вспомогательного насоса, мл | 25 |
| Изготовитель насоса стрелы | Лишилэ |
| Страна изготовления насоса стрелы | Германия |
| Модель насоса стрелы | A7VO55LRDS/63L-NZB01-S |
| Тип насоса стрелы | плунжерный насос |
| Производительность насоса стрелы, мл | 32 |
| Модель смесительного насоса | 1QJМ12-1.25 |
| Тип смесительного насоса | плунжерный насос |
| Производительность смесительного насоса, мл | 12 |
| Способ охлаждения гидросмеси | воздушное |
| Ёмкость гидробака, л | 900 |
| Ёмкость бункера, м³ | 0,9 |
| Высота загрузки бетона, м | 1,53 |
| Форма клапана | клапан S-образной формы |
| Положительный/отрицательный угол поворота, да/нет | да |
