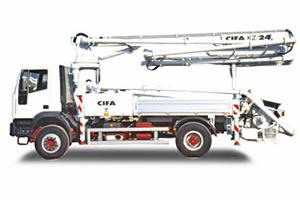

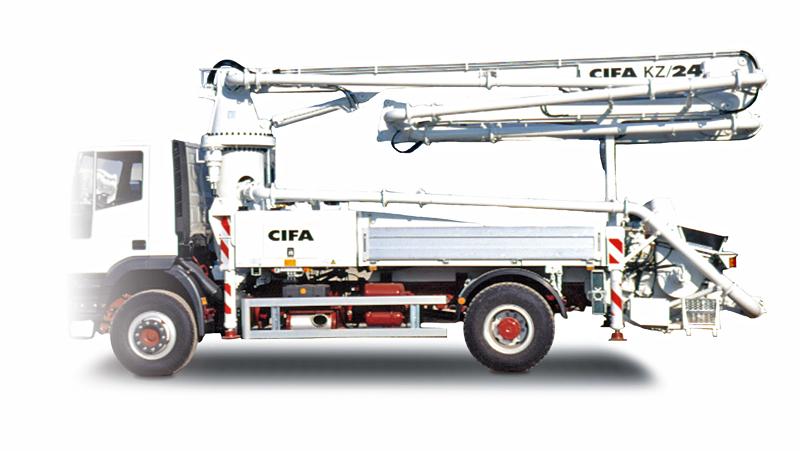

Автобетононасос CIFA KZR 24

Автобетононасос CIFA KZR 24 монтируется на 2-х или 3-х осное шасси, оснащен 4-секционной раздаточной стрелой B5Z 24/21 с диаметром бетоновода 125 мм с ZR-образной кинематикой раскрытия, Х-образными выдвижными аутригерами, что ускоряет установку бетононасоса и упрощает его помещение на узких площадках. Стрела снабжена системой BFC (быстросъемного крепления бетоновода), а пропорциональное управление раскрытием стрелы позволяет оператору независимо управлять раскрытием секций.

Основные характеристики

  • Компактная и удобная конструкция для установки на двух или трехосное шасси.
  • Передние выносные опоры с "Х"- образным выдвижением для быстрой установки и легкости раскрытия стрелы в стесненных условиях.
  • Независимая рама с защитой от деформации кручения.
  • Выносные опоры с гидравлическим приводом по обеим сторонам машины.
  • Четырехсекционная раздаточная стрела B5ZR4/21 диаметром 125 мм. со смешанной Z-образной и раскручивающейся кинематикой раскрытия.
  • Пропорциональное управление раскрытием стрелы позволяет оператору независимо управлять раскрытием секций.
  • Регулятор подачи бетона.
  • Тихая работа насоса с высокой производительностью: ровный, непрерывный ток бетона.
  • Устройство безопасности на открываемом смотровом люке.

Технические характеристики насосного узла

Модель PA 907 F8
Макс. теоретическая производительность, м3 87
Макс. давление на бетон, бар 73
Подающие цилиндры (диаметр x длина), мм 200x1500
Объем приемного бункера, л 550


Технические характеристики стрелы

Модель B5ZR 24/21
Диаметр трудопровода, мм 125
Макс. высота подачи, м 23,59
Макс. горизонтальный вылет, м 19,9
Мин. высота раскрытия, м 4,96
Число секций 4
Угол вращения стрелы, град 370

Привод Вал отбора мощности
Тип шасси 2 или 3-х осное

Стандартное оборудование

  • Пропорциональное радиоуправление стрелой (две скорости) через дистанционный радио пульт с синтезатором частот, 8-ми позиционным ключом и регулятором подачи бетона.
  • Резервный пульт дистанционного управления с кабелем 30 м.
  • Дистанционно управляемый вибратор на решетке приемного бункера.
  • Центральный смазочный узел насосного узла.
  • Дополнительная ручная система смазки насосного узла.
  • Подкладки под выносные опоры из сверхпрочного пластика.
  • Задняя фара на приемном бункере.
  • Принадлежности для промывки и очистки системы.

Дополнительное оборудование

  • Трубопровод двойной толщины и высокопрочной стали.
  • Центральная автоматическая смазочная система стрелы.
  • Комплект экстренного обслуживания гидролинии.
  • Водяной насос высокого давления.
  • Воздушный компрессор для прочистки стрелы.
  • Воздуховод на стреле.
  • Защита приемного бункера.
