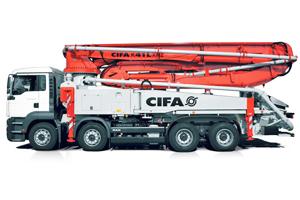

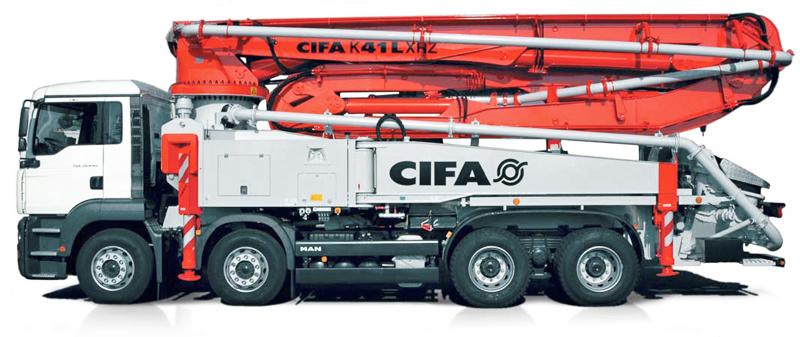

Автобетононасос CIFA К41L XRZ монтируется на 4-х осное шасси, оснащен 5-секционной раздаточной стрелой B5RZ 41/36 с диаметром бетоновода 125 мм с RZ-образной кинематикой раскрытия, Х-образными выдвижными аутригерами, что ускоряет установку бетононасоса и упрощает его помещение на узких площадках. Стрела снабжена системой BFC (быстросъемного крепления бетоновода), а пропорциональное управление раскрытием стрелы позволяет оператору независимо управлять раскрытием секций.
Основные характеристики
Компактная и удобная конструкция, продуманная для установки на трехосное шасси.
Передние выносные опоры с "Х"- образным выдвижением для быстрой установки и легкости раскрытия стрелы в стесненных условиях.
Независимая рама с защитой от деформации кручения.
Выносные опоры с гидравлическим приводом по обеим сторонам машины.
Четырех или пяти секционная раздаточная стрела диаметром 125 мм. с раскручивающейся кинематикой раскрытия.
Пропорциональное управление раскрытием стрелы позволяет оператору независимо управлять раскрытием секций.
Регулятор подачи бетона.
Тихая работа насоса с высокой производительностью: ровный, непрерывный ток бетона.
Устройство безопасности на открываемом смотровом люке.
Технические характеристики насосного узла
Модель
PA 1506/909 F8
HPG1408 IF9
HPG1808 /1113 IF9
Макс. теоретическая производительность, м3/ч
150/90
140
179/105
Макс. давление на бетон, бар
53/95
80
76/130
Диаметр х ход поршня, мм
230x2000
230x2000
230x2000
Объем приемного бункера, л
550
600
650
Технические характеристики стрелы
Модель
B5Z 41/36
Диаметр трудопровода, мм
125
Макс. высота подачи, м
40,1
Макс. горизонтальный вылет, м
35,8
Мин. высота раскрытия, м
7,1
Число секций
5
Угол вращения стрелы, град.
370
Привод
Вал отбора мощности
Тип шасси
4-х осное
Стандартное оборудование
Пропорциональное радиоуправление стрелой (две скорости) через дистанционный радио пульт с синтезатором частот, 8-ми позиционным ключом и регулятором подачи бетона.
Резервный пульт дистанционного управления с кабелем 30 м..
Дистанционно управляемый вибратор на решетке приемного бункера.
Центральный смазочный узел насосного узла.
Дополнительная ручная система смазки насосного узла.
Подкладки под выносные опоры из сверхпрочного пластика.
Задняя фара на приемном бункере.
Принадлежности для промывки и очистки системы.
Дополнительное оборудование
Трубопровод двойной толщины и высокопрочной стали.
Центральная автоматическая смазочная система стрелы.
