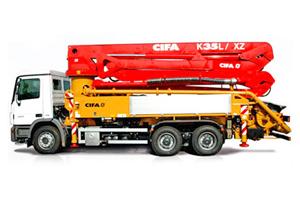

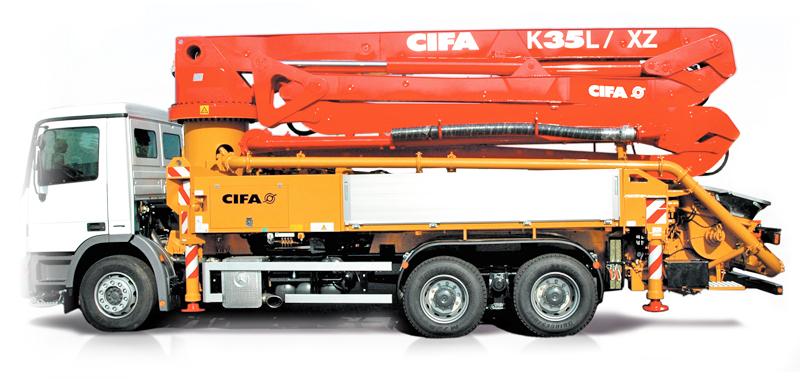

Автобетононасос CIFA К35L XZ монтируется на 3-х или 4-х осное шасси, оснащен 5-секционной раздаточной стрелой B5Z 35/31 и запатентованной схемой поворота 5-ой секции, с диаметром бетоновода 125 мм, Х-образными выдвижными аутригерами, что ускоряет установку бетононасоса и упрощает его помещение на узких площадках. Стрела снабжена системой BFC (быстросъемного крепления бетоновода), а пропорциональное управление раскрытием стрелы позволяет оператору независимо управлять раскрытием секций.
Основные характеристики
- Компактная и удобная конструкция, продуманная для установки на трехосное шасси.
- Передние выносные опоры с "Х"- образным выдвижением для быстрой установки и легкости раскрытия стрелы в стесненных условиях.
- Независимая рама с защитой от деформации кручения.
- Выносные опоры с гидравлическим приводом по обеим сторонам машины.
- Четырех или пяти секционная раздаточная стрела диаметром 125 мм. с раскручивающейся кинематикой раскрытия.
- Пропорциональное управление раскрытием стрелы позволяет оператору независимо управлять раскрытием секций.
- Регулятор подачи бетона.
- Тихая работа насоса с высокой производительностью: ровный, непрерывный ток бетона.
- Устройство безопасности на открываемом смотровом люке.
Технические характеристики насосного узла
| Модель |
PA 1506/909 F8 |
HPG1408 IF9 |
| Макс. теоретическая производительность, м3/ч |
150/90 |
140 |
| Макс. давление на бетон, бар |
53/95 |
80 |
| Диаметр х ход поршня, мм |
230x2000 |
230x2000 |
| Объем приемного бункера, л |
550 |
600 |
Технические характеристики стрелы
| Модель |
B5Z 35/31 |
| Диаметр трудопровода, мм |
125 |
| Макс. высота подачи, м |
34,4 |
| Макс. горизонтальный вылет, м |
30,1 |
| Мин. высота раскрытия, м |
7,1 |
| Число секций |
5 |
| Угол вращения стрелы, град. |
360 |
| Привод |
Вал отбора мощности |
| Тип шасси |
3 или 4-х осное |
Стандартное оборудование
- Пропорциональное радиоуправление стрелой (две скорости) через дистанционный радио пульт с синтезатором частот, 8-ми позиционным ключом и регулятором подачи бетона.
- Резервный пульт дистанционного управления с кабелем 30 м..
- Дистанционно управляемый вибратор на решетке приемного бункера.
- Центральный смазочный узел насосного узла.
- Дополнительная ручная система смазки насосного узла.
- Подкладки под выносные опоры из сверхпрочного пластика.
- Задняя фара на приемном бункере.
- Принадлежности для промывки и очистки системы.
Дополнительное оборудование
- Трубопровод двойной толщины и высокопрочной стали.
- Центральная автоматическая смазочная система стрелы.
- Комплект экстренного обслуживания гидролинии.
- Водяной насос высокого давления.
- Воздушный компрессор для прочистки стрелы.
- Воздуховод на стреле.
- Защита приемного бункера.
